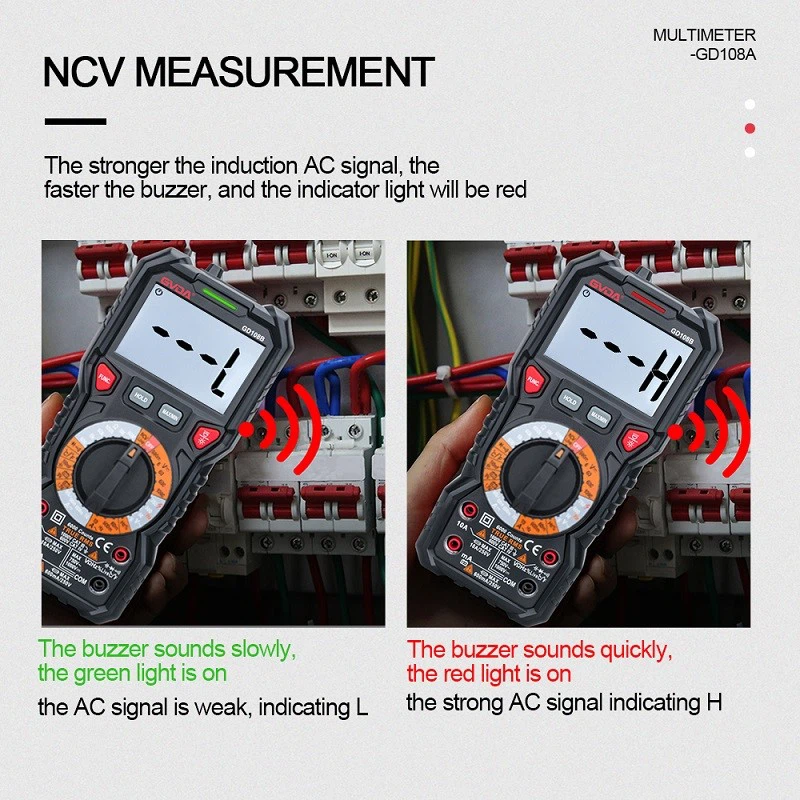

כיצד להשתמש במולטימטר כדי לשפוט אם ממסר המצב המוצק הוא טוב או רע
כאשר אנו מזהים אם ממסר המצב המוצק הוא טוב או רע, בדרך כלל אי אפשר לזהות אותו עם מולטימטר. שיטת הזיהוי הנכונה צריכה להיות כזו.
קודם כל, לאחר סיום בדיקת המראה, נוכל לחבר מקור מתח DC מתכוונן 3V עד 32V למסוף בקרת הכניסה שלו. בשלב זה, עלינו לראות אם דיודה פולטת האור של המחוון יכולה להאיר כרגיל. בשלב זה, עלינו לשים לב למסוף הפלט מבלי לחבר את העומס. , ואל תתחברו לאספקת החשמל.
השלב השני הוא לפעול כך: בשלב זה, אנו יכולים להשתמש במולטימטר המצביע RX1K כדי לזהות את התנגדות מסוף המוצא. אם מסוף הקלט שליטה במתח UI<2.7V, the resistance value indicated by the multimeter should be infinite, in other words, the solid state relay The output terminal of the solid state relay should be non-conductive; we continue to increase the voltage. When the voltage increases to 3V, the resistance value of the multimeter is generally lower than 10 ohms, indicating that the output terminal of the solid state relay has been conducted.
השלב האחרון הוא השלב השלישי: לאחר שהבדיקות בשני השלבים הראשונים תקינות, נוכל לחבר את העומס והספק. כאשר מתח הכניסה הוא 0V, העומס אינו פועל; כאשר מתח הכניסה מגיע לכ-5V, העומס יעבוד. בשלב זה, זה אומר שממסר המצב המוצק שלם, אחרת ממסר המצב המוצק פגום ויש לתקן אותו.
במארז של ממסר המצב המוצק AC, מסוף הקלט מסומן בדרך כלל ב-" פלוס ", "-" ו-"INPUT", בעוד שמסוף המוצא אינו מחולק לחיובי ושלילי, אך חלק מהתקנים מסומנים במילה " לִטעוֹן". עבור ממסרי DC מוצק, מסופי הקלט והיציאה מסומנים בדרך כלל ב-" פלוס " ו- "-", וחלק מהתקנים מסומנים גם במילים "IN" (קלט) ו-"OUT" (פלט) כדי להראות את ההבדל.
בעת שימוש במולטימטר דיגיטלי לזיהוי מסופי הקלט והקלט, ניתן להשתמש בקובץ הדיודה כדי לבדוק את הכיוונים קדימה ואחורה של ארבעת הפינים בהתאמה, ויש למדוד את ערך המתח בין זוג פינים בהתאם לחוק של הולכה קדימה וחיתוך לאחור, כלומר, הוא מציג "1.3~1.6V" בעת מדידה בכיוון קדימה, ומציג את סמל ההצפה "1" בעת בדיקה בכיוון הפוך. על סמך זה, ניתן לשפוט ששני הפינים הללו הם מסופי כניסה, וכאשר מודדים בכיוון החיובי, מוצגת מדידה של "1.3~1.6V", כבל הבדיקה האדום מחובר לקוטב החיובי, והשחור כבל הבדיקה מחובר לקוטב השלילי. עבור ממסרי מצב מוצק DC, לאחר מציאת מסוף הקלט, הקטבים החיובי והשלילי של מסוף המוצא הם בדרך כלל מנוגדים זה לזה אופקית. יש לציין שלחלק מממסרי DC מצב מוצק יש דיודות הגנה על מסופי המוצא שלהם, הקוטב החיובי של צינור ההגנה מחובר לקוטב השלילי של דיודת המצב המוצק, והקוטב השלילי של צינור ההגנה מחובר לקוטב החיובי של ממסר המצב המוצק. שימו לב להבחנה הנכונה בעת הבדיקה.
