כיצד להשתמש במולטימטר כדי לבדוק מעגלים פתוחים וקצרים
1) זהו מעגל פתוח, והמספר הקטן שמראה את השעה 0 הוא קצר חשמלי.
אין להשתמש במולטימטר למדידת דליפה. ספק הכוח של מולטימטר הוא בדרך כלל סוללת 9V. אין דליפה במתח נמוך לא אומר שאין דליפה במתח גבוה 220. השתמש במגאומטר עם לפחות 500V כדי למדוד. שני מהדקים של המגומטר מחוברים לשני קצוות הקו ומנערים. ידית, אם מצביע המטר נע לאפס, זו דליפה.
שלושת האלמנטים של מעגל הם אספקת חשמל, עומס וקישורי ביניים. ספק הכוח הוא מכשיר המספק אנרגיה חשמלית לעומס. העומס הוא מכשיר המשיג אנרגיה חשמלית וממיר אותה לצורות אחרות של אנרגיה. המתג בחוליית הביניים מיועד לחבר או לנתק את המעגל, והחוט אמור להעביר את האנרגיה החשמלית.
במילים פשוטות, קצר חשמלי הוא חוסר עומס, עם שני אלמנטים בלבד: ספק כוח וקישורי ביניים. המעגל הפתוח חסר קישור ביניים ויש לו רק שני אלמנטים: אספקת חשמל ועומס. לדוגמה, המתג אינו סגור והחוט מנותק. דליפה היא דליפה נוכחית של ציוד או מכשירים חיים עקב הזדקנות שכבת הבידוד או מסיבות אחרות. מסיבה כלשהי, יש הבדל פוטנציאלי מסוים בין הציוד המחובר לאדמה, שהוא דליפה. לכן, עלולה להתרחש דליפה בהתקן אספקת החשמל, בעומס או בקישורי ביניים.

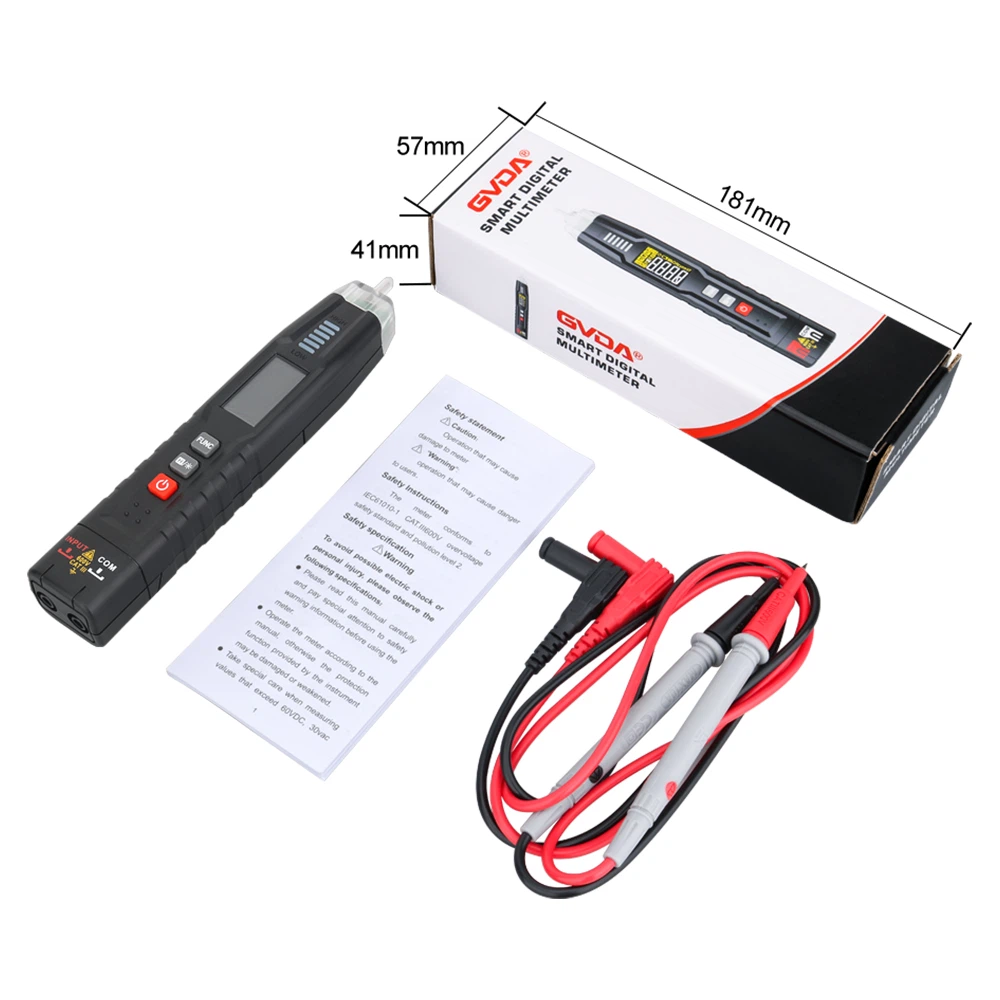

מודד לבדיקת קצר חשמלי, מעגל פתוח ודליפה
השתמש בשיטת בדיקת ההתנגדות כדי לבדוק תקלות קצרות ומעגל פתוח או השתמש בציוד הזמזם כדי לבדוק תקלות קצרות ומעגל פתוח.
בעת שימוש במולטימטר לבדיקת קצרים ומעגלים פתוחים, וכאשר משתמשים בשיטת זיהוי ההתנגדות, ודא שמתח המעגל מנותק. בעת בדיקת העומס או הקו, בחר את רמת ההתנגדות המתאימה. נמצא כי קריאת המולטימטר היא אפס. אם מוריד את המולטימטר, הקריאה עדיין אפס. חייב להיות קצר חשמלי. נמצא שהקריאה מציגה את סמל ההצפה "1". לאחר התאמת רמת ההתנגדות כלפי מעלה, סמל ההצפה "1" עדיין מוצג, כלומר חייב להיות מעגל פתוח. השתמש בהגדרת הזמזם של המולטימטר כדי לבדוק קצרים ומעגלים פתוחים. התנאי המקדים הוא לנתק את מתח המעגל. במהלך הזיהוי, זה נמצא אם המולטימטר מצפצף, זה חייב להיות קצר חשמלי. אם סמל הגלישה 1 מוצג, אין זה אומר בהכרח שיש מעגל פתוח. בשלב זה, השתמש בהגדרת ההתנגדות הגבוהה של המולטימטר כדי להמשיך במדידה. אם סמל ההצפה 1 עדיין מוצג, זה אומר שיש מעגל פתוח.
מולטימטר לבדיקת נזילה
על פי תיאור הדליפה, ניתן לראות כי עקב הזדקנות שכבת הבידוד של העומס, התקן אספקת החשמל, חוליית הביניים או סיבות אחרות, לשלושת האלמנטים הנ"ל יהיה הבדל פוטנציאלי עם כדור הארץ. אם אתה משתמש בעט בדיקה כדי לזהות אותו, צינור הניאון בהחלט ימשיך לזהור. כאשר בודקים עם מולטימטר, אחד ממובילי הבדיקה מחובר למעטפת המתכת של התקן אספקת החשמל או מעטפת הציוד וכד', וכבל הבדיקה השני מחובר לאדמה. יש מתח ביניהם. גודל קריאת המולטימטר מציין אם זליגת זרם הדליפה של אחד משלושת האלמנטים: עומס, קישור ביניים והתקן אספקת החשמל היא רצינית.
ביניהם, הטוב ביותר הוא למדוד נזילות. בשלב זה, חפש נקודת הארקה טובה במיקום שזוהה, כגון צינור באר, אדמה לחה וכו'. לאחר מכן חבר את אחד מובילי הבדיקה של המולטימטר למעטפת של הגוף הטעון הנבדק, וחבר את השני מוביל בדיקה לנקודת הקרקע שנבחרה. בדרך זו, אפקט הדליפה של הזיהוי ברור יותר.
