כיצד להשתמש במולטימטר דיגיטלי לבדיקת נקודות התקלה בקו
1. בדיקת מראה.
אתה יכול לגעת בסוללה, בנגד, בטרנזיסטור ובגוש המשולב עם הידיים כדי לראות אם עליית הטמפרטורה גבוהה מדי. אם הסוללה החדשה שהותקנה מתחממת, המעגל עלול להיות קצר. בנוסף, יש להקפיד על ניתוק, הלחמה, נזק מכני וכו'.
2. ניתוח צורות גל.
השתמש באוסילוסקופ אלקטרוני כדי לראות את צורת הגל, המשרעת, התקופה (תדר) וכו' של כל נקודת מפתח במעגל.
לדוגמה, אם אתה בודק אם מתנד השעון מתחיל להתנדנד, אם אין מוצא למתנד, זה אומר שהמהפך הפנימי פגום, או שהרכיב החיצוני עשוי להיות במעגל פתוח.
3. למדוד פרמטרים של רכיבים.
עבור רכיבים בטווח התקלה, בצע מדידות מקוונות או לא מקוונות ונתח ערכי פרמטרים. בעת מדידת התנגדות מקוונת, יש לקחת בחשבון את ההשפעה של רכיבים המחוברים במקביל אליה.
4. פתרון בעיות נסתרות.
תקלה נסתרת מתייחסת לתקלה שמופיעה ונעלמת, והמכשיר טוב ורע לפעמים. סוג זה של כשל הוא מורכב יחסית, והסיבות השכיחות כוללות חיבורי הלחמה חלשים, חיבורים רופפים, מחברים רופפים, מגע לקוי של מתג ההעברה, ביצועים לא יציבים של רכיבים ושבירה מתמשכת של הלידים. בנוסף, הוא כולל גם כמה גורמים חיצוניים. כמו טמפרטורת הסביבה גבוהה מדי, הלחות גבוהה מדי או שיש אותות הפרעות חזקים לסירוגין בקרבת מקום וכו'.
5. לזהות את מתח העבודה בכל הרמות.
זהה את מתח העבודה בכל נקודה והשווה אותו לערך הרגיל.
קודם כל, יש להבטיח את הדיוק של מתח הייחוס. עדיף להשתמש במולטימטר דיגיטלי מאותו דגם או דומה למדידה והשוואה.
רק למדוד ולהשוות את הערכים. שיטת מדידת המולטימטר מתייחסת לשיטת השימוש במולטימטר למדידת ערכי המתח, הזרם והנגדים במעגל כדי לקבוע תקלות.

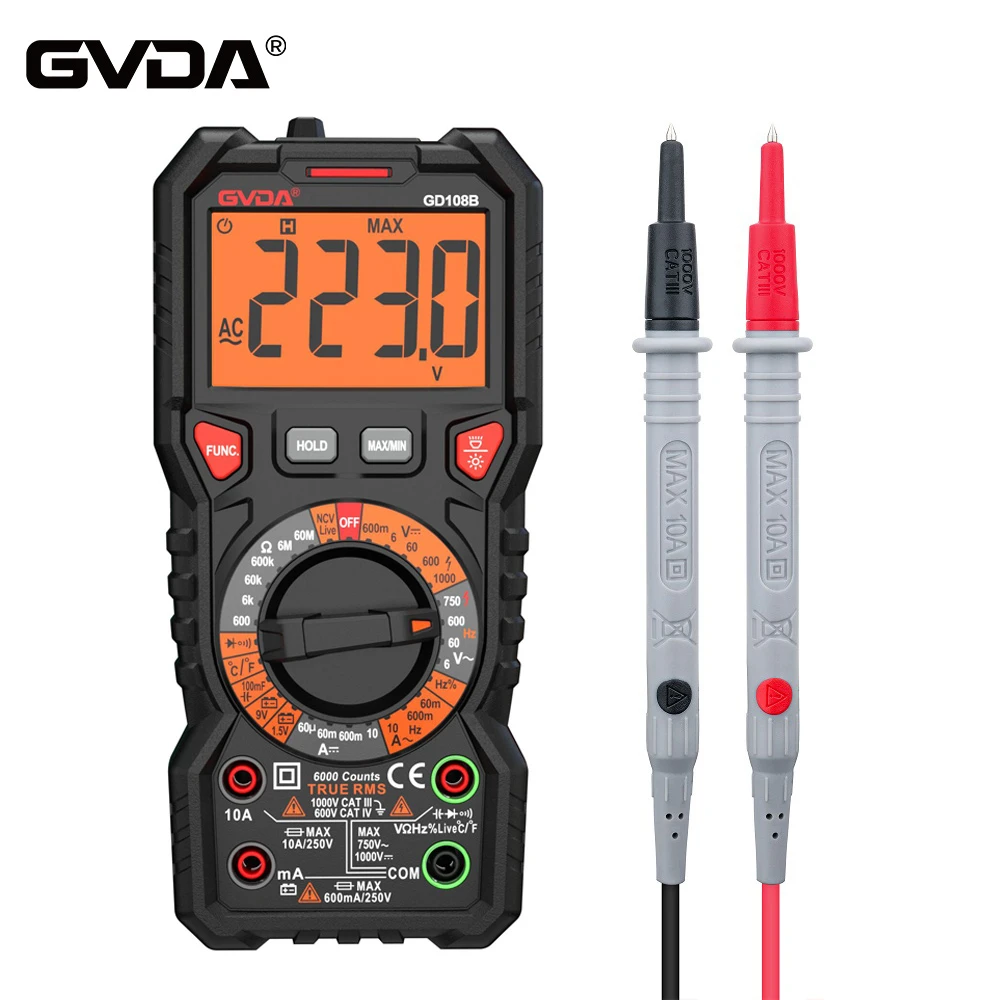

מולטימטר, הידוע גם כמד מרובי, מודד, מד תלת תכליתי, מודד וכו', הוא מכשיר מדידה הכרחי במחלקות אלקטרוניקה הספק ובמחלקות אחרות. הוא משמש בדרך כלל למדידת מתח, זרם והתנגדות כמטרה העיקרית שלו. מולטימטרים מחולקים למולטימטרים אנלוגיים ולמולטימטרים דיגיטליים לפי מצבי התצוגה שלהם. זהו מכשיר מדידה רב תפקודי, רב טווח. באופן כללי, מולטימטר יכול למדוד זרם DC, מתח DC, זרם AC, מתח AC, התנגדות ורמת שמע. חלקם יכולים גם למדוד זרם AC, קיבול, השראות ומוליך למחצה. כמה פרמטרים (כגון ) וכו'.
