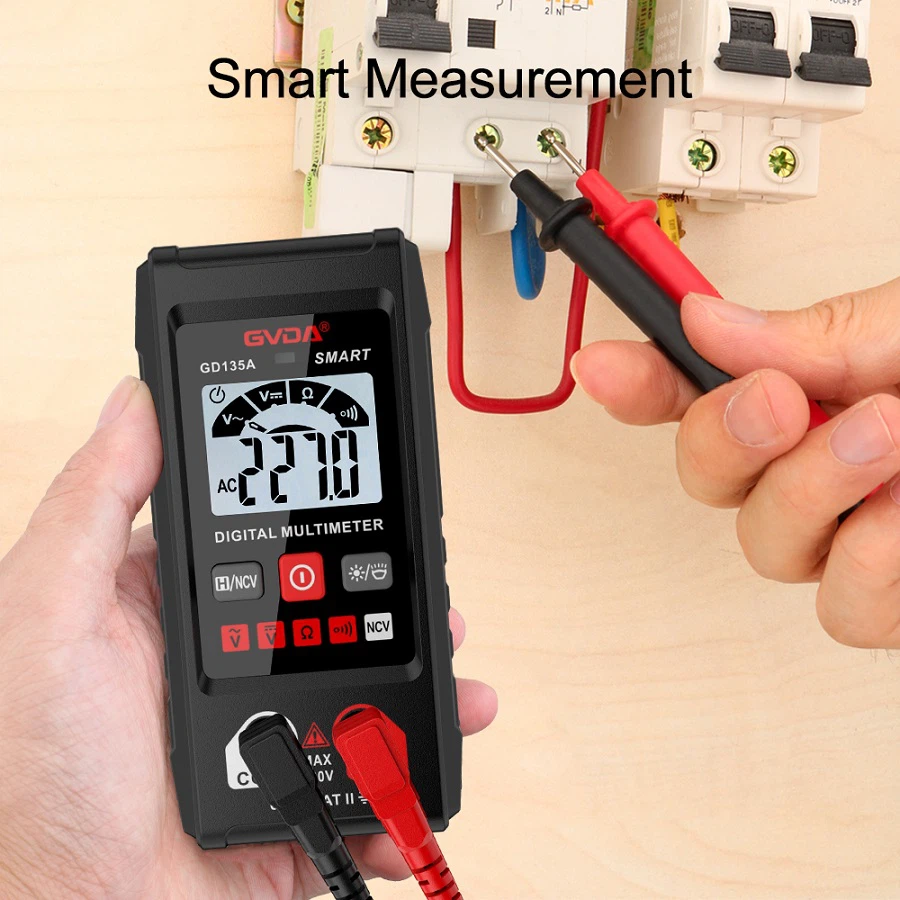

כיצד לבדוק תרמיסטור עם מולטימטר?
תרמיסטורים משמשים לעתים קרובות במכשירי חשמל קיימים. הם מייצרים שינויים בערך ההתנגדות באמצעות שינויים בטמפרטורת הסביבה, ובכך משנים את מצב העבודה של המעגל. הם נמצאים בשימוש נרחב בחיישני טמפרטורה ומערכות בקרה.
ניתן לחלק תרמיסטורים למקדם טמפרטורה חיובי ולמקדם טמפרטורה שלילי לפי הקשר בין ערך ההתנגדות שלהם לשינוי הטמפרטורה. מה שנקרא מקדם הטמפרטורה החיובי אומר שערך ההתנגדות של התרמיסטור יורד ככל שטמפרטורת הסביבה עולה.
ערך ההתנגדות הנומינלי של התרמיסטור מתייחס לערך ההתנגדות כאשר הסביבה נמצאת ב-25 מעלות. לכן, בעת מדידת ערך ההתנגדות של התרמיסטור, עליך לשים לב להשפעה של טמפרטורת הסביבה על ערך ההתנגדות שלו. כאשר טמפרטורת הסביבה היא 25 מעלות, ערך ההתנגדות של התרמיסטור הנמדד על ידי המולטימטר הוא ערך ההתנגדות הנומינלי שלו. אם טמפרטורת הסביבה אינה 25 מעלות, ערך ההתנגדות הנמדד אינו תואם את ערך ההתנגדות הנומינלי של התרמיסטור. תופעה נורמלית.
אם אתה צריך לבדוק ולקבוע האם לתרמיסטור יש מקדם טמפרטורה חיובי או שלילי, ניתן לחמם את האזור סביב התרמיסטור בעת בדיקת התרמיסטור, כגון שימוש במלחם קרוב לתרמיסטור. אם ערך ההתנגדות הנמדד עולה , שהוא תרמיסטור מקדם הטמפרטורה החיובי. להיפך, זהו תרמיסטור מקדם טמפרטורה שלילי.
כיצד להשתמש במולטימטר כדי לשפוט את איכות הקבלים?
בהתאם לקיבולת של הקבל האלקטרוליטי, טווח R×10, R×100, R×1 K של המולטימטר משמש בדרך כלל לבדיקה ולשיפוט. מובילי הבדיקה האדומים והשחורים מחוברים לקוטב החיובי והשלילי של הקבל בהתאמה (יש לפרוק את הקבל לפני כל בדיקה), וניתן לשפוט את איכות הקבל לפי הסטת המחט. אם מחוגי השעון מתנדנדים במהירות ימינה ואז חוזרים לאט למיקום המקורי שמאלה, באופן כללי, הקבל טוב. אם מחוגי השעון לא מסתובבים לאחר התנופה, זה אומר שהקבל התקלקל. אם מחוגי השעון חוזרים בהדרגה למצב מסוים לאחר התנופה, זה אומר שהקבל דלף חשמל. אם מחוגי השעון לא יכולים לזוז למעלה, זה אומר שהאלקטרוליט של הקבל התייבש ואיבד את יכולתו.
קשה לשפוט במדויק את איכות קבלי הדליפה בשיטה שלעיל. כאשר ערך מתח העמידות של הקבל גדול מערך מתח הסוללה במולטימטר, זרם הזליגה של הקבל האלקטרוליטי קטן בטעינה קדימה וגדול בטעינה הפוכה. ניתן להשתמש בבלוק R×10 K לטעינה הפוכה של הקבל. שימו לב האם הנקודה בה נשארת המחט יציבה (כלומר, האם זרם הדליפה ההפוכה קבוע), ושפוט את איכות הקבל בדיוק גבוה. כבל הבדיקה השחור מחובר לקוטב השלילי של הקבל, וכבל הבדיקה האדום מחובר לקוטב החיובי של הקבל. אם המחט של המונה מתנדנדת במהירות, ואז נסוגה בהדרגה למקום מסוים ונשארת דוממת, זה אומר שהקבלים טובים. בכל פעם שהמחט של המונה נשארת לא יציבה במיקום מסוים או נעצרת בהדרגה לאחר השהייה, זה אומר שהקבל טוב. הקבל שנע באיטיות ימינה דלף חשמל ולא ניתן להשתמש בו יותר. מחוגי השעון בדרך כלל נשארים ומתייצבים בטווח קנה המידה של 50 עד 200 K.
