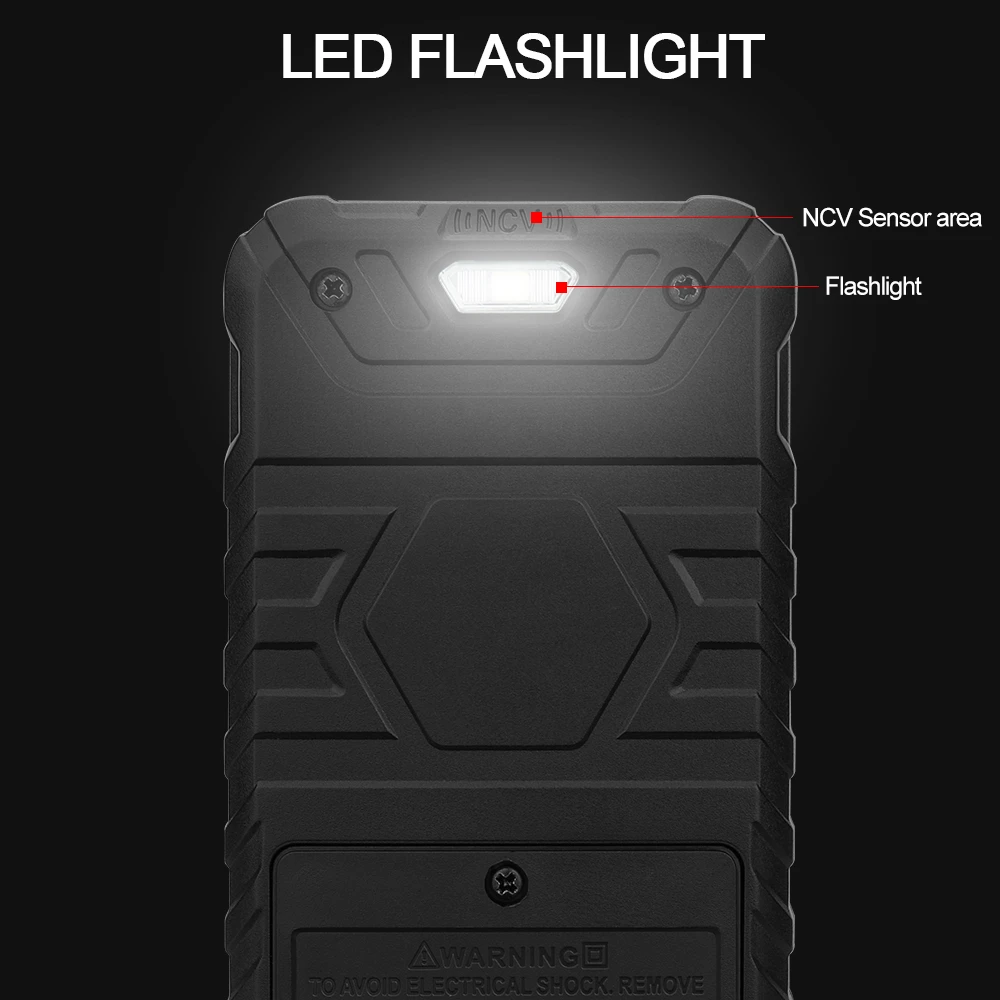

האם ניסית למדוד התנגדות מקוונת עם מולטימטר?
לפני שתאר את שיטת מדידת הפחתת מתח העומס, יש צורך להציג תחילה את העיקרון של המדידה התנגדות בשיטה הפרופורציונאלית. התרשים הסכמטי של התנגדות מדידה בשיטה היחסית מוצג באיור 1. החלק בתוך מסגרת החוט באיור הוא המעגל הפנימי של המולטימטר. מהאיור ניתן לראות כי חיבור ה- RX הנגד שנמדד לשני קצוות המולטימטר שווה לחיבור RX בסדרה עם נגן ההתייחסות RO ואז לחבר אותו בין סיכת V+ל- CO של החסימה המשולבת TSC71 {19}} 6. לאחר הפניית המולטימטר למצב ההתנגדות, EO של ספק כוח ההתייחסות EO של TSC71 0 6 מספק זרם מבחן I ל- RO ו- RX, וירידת המתח VRO על RO מספקת מתח מבחן VRX, המשמש כמתח ההתייחסות VREF עבור ה- VIN המשולב TSC71 0} 6 ו- VRX הוא ה- VIN. הקשר בין מתח הקלט VIN למתח ההתייחסות הוא: VIN/VRO=VRX/VRO=RX/RO, ממשוואה זו מתקבל RX=RO/VRO.VRX, VRX=RX/RO.VRX. זהו העיקרון הבסיסי של מדידת התנגדות בשיטה היחסית. לא קשה לראות מ- vrx=rx/ro.vro כי באותה מחסום חשמלי של המולטימטר, אם ההתנגדות המדודה קטנה יותר, גם מתח הבדיקה בשני הקצוות יהיה קטן יותר. כאשר מתרחש קצר מעגל, כלומר, כאשר המולטימטר מציג "{{1 0}}" וההתנגדות המדודה rx =0, מתח הבדיקה VRX =0; נהפוך הוא, מכיוון שההתנגדות הנמדדת RX ממשיכה לגדול, גם מתח הבדיקה VRX בשני הקצוות עולה. כאשר המולטימטר מציג "1 0 0 0", כלומר rx=ro, מתח הבדיקה Vrx=Vro. כאשר ההתנגדות המדודה מגיעה ל- Rx =2 RO, שהוא הטווח המלא, מוצג סמל הצפה "1", ומתח הבדיקה VRX בשני קצות ההתנגדות המדודה הוא VRX =2 VRO. כאשר הנגד שנבדק נמצא במעגל פתוח, מתח הבדיקה שלו מגיע לערך מקסימלי של כ- 0.65 וולט (ערך אופייני). בשל מתח המעגל הפתוח (מתח יציאה ללא עומס) של כל טווח התנגדות של המולטימטר הדיגיטלי DT830a הוא בערך 0.65V, לא ניתן למדוד ישירות את ההתנגדות המקוונת, מכיוון שמתח בדיקה גבוה כזה מספיק מספיק כדי להפוך את צינור המדידה במעגל שנבדק (כאשר נמדד בכיוון קדימה) נוטה להוביל בכך, כך תוצאות המדידה. על פי חוק הווריאציה בין ההתנגדות המדודה למתח הבדיקה, לא קשה לחשוב שלפני מדידת ההתנגדות המקוונת, אנו מחברים תחילה מחברים נגן R1 בין v/ω ושקע com של המולטימטר הדיגיטלי, כלומר בין שני הבדיקות, כלומר, מראש בוחרים עומס, ומורידים את מתח הבדיקה של המולטימטר הדיגיטלי באותו טווח התנגדות. כל עוד ערך ההתנגדות של R1 נבחר כראוי, ניתן להגביל את מתח הבדיקה המרבי שלו מתחת ל 0.3 וולט (לא גדול מ- 0.3 וולט). בהתחשב בשימוש נרחב בצינורות סיליקון הן מבחינה מקומית והן בינלאומית, כאשר צינורות גרמניום נדירים ביותר, וצינורות סיליקון עדיין נמצאים במצב חתוך במתח של 0.35V, ניתן להתעלם מהשפעה המקבילה של צינורות סיליקון). לכן ניתן להשתמש בשיטה זו למדידת ההתנגדות המקוונת של טרנזיסטורים, המכונה שיטת מדידת הפחתת מתח העומס. בעת שימוש בשיטה זו למדידת התנגדות מקוונת, צריך להיות מרווח מסוים בין מתח הבדיקה המרבי של כל טווח התנגדות לבין הגבול העליון של 0.35 וולט. בדרך כלל, מתח הבדיקה המרבי נלקח להיות פחות או שווה ל 0.3 וולט
