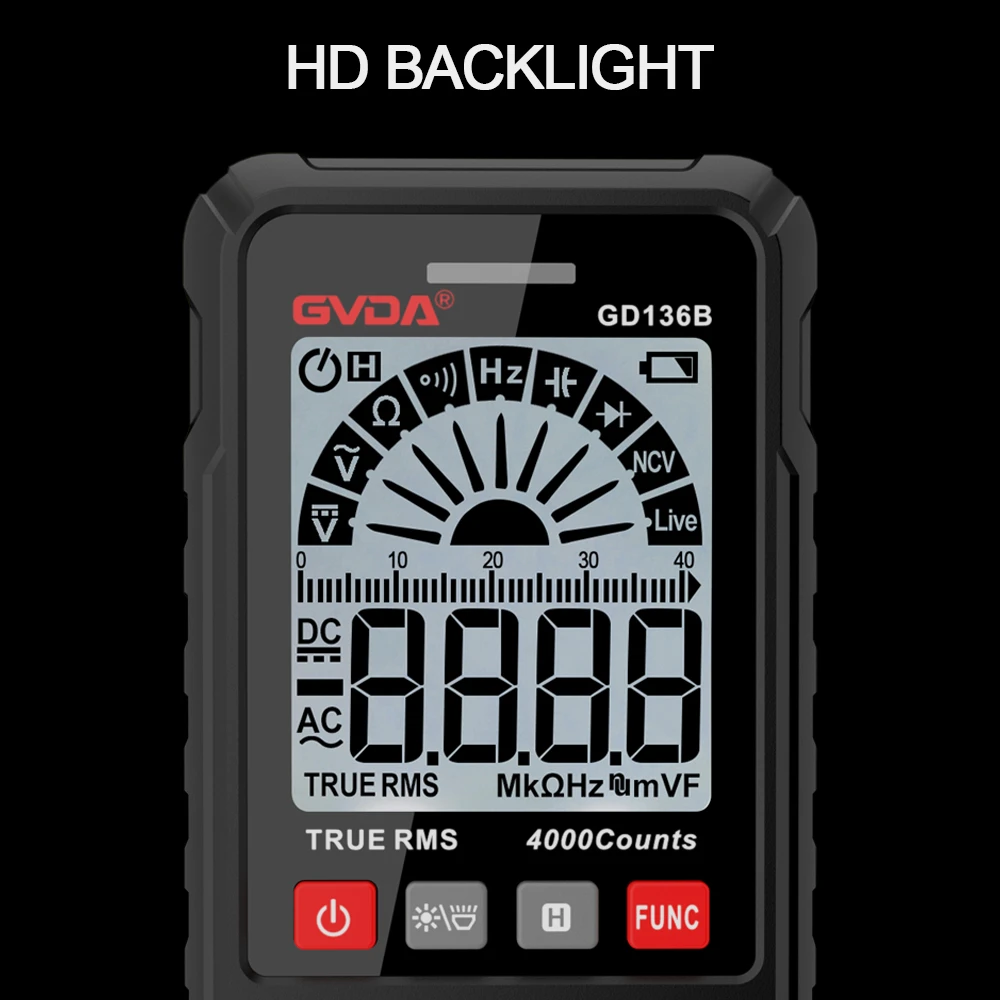

מולטימטר דיגיטלי לבדיקת המשכיות חוט
1. המולטימטר הדיגיטלי הוא כלי רב עוצמה למדידה אלקטרונית. זה יכול לשמש כדי למדוד את המשכיות המעגלים בחיי היומיום. מולטימטרים מחולקים למולטימטרים דיגיטליים ומולטימטרים אנלוגיים. מחולקים בדרך כלל לגיר מתח (AC + DC), גיר זרם (AC + DC) וגיר התנגדות. כדי למדוד המשכיות, אתה צריך להשתמש ברמת ההתנגדות, שהיא הפונקציה הפשוטה ביותר.
2. ניקח בדיקה דנטלית כדוגמה. הבדיקה היא ידית פלסטיק המחוברת לשתי מחטי מתכת, הדומה לחוטים המכוסים הרגילים שלנו. על מנת לקבוע אם נקודה A ונקודה B מחוברות, אנו משתמשים בשלבים הבאים:
1) ראשית ודא שהחיווט תקין, החוט השחור מוכנס לשקע ה-COM, והחוט האדום מוכנס ל-V (אומיגה, או ממשק דיודה)
2) הנח את הגלגל על 200 בהילוך ההתנגדות, או את הילוך "זמזם, דיודה".
3) חבר את העט האדום או העט השחור לקצוות A ו-B כדי למדוד בהתאמה. אם A ו-B מנותקים, מסך ה-LCD יציג "1", המציין התנגדות אינסופית.
4) השתמש באותה שיטה למדידת נקודות A ו-C כדי לקבוע אם הן מחוברות. אם החוט מחובר, יופיע זמזם, ומסך ה-LCD יציג מספר קרוב ל-"0", במקרה זה "0.001"; בעת שימוש במצב ההתנגדות, אם החוט מחובר, הוא יציג מספר מתקתק קטן מ-200. הדיוק של המולטימטר שונה, וגם מספר המדידה שונה, אך כאשר הוא מופעל, הוא תמיד יהיה מספר קרוב לאפס.
השיטה הנ"ל יכולה לשמש בחיי היומיום, כגון מדידת המשכיות של חוטים, המשכיות של מתגי חשמל וכו'.
3. בחיי היום יום ישנם מכשירים נוספים שניתן למדוד גם בשיטה זו כמו אוזניות, רמקולים וכדומה, אך ההתנגדות שלהם תהיה מעט יותר גדולה. התמונה למטה היא תרשים סכמטי של אוזניות. ניתן לראות שיש שני ערוצים ימני ושמאלי. המהות היא שהטרמינל המשותף ומסופי הערוץ השמאלי והימני מחוברים לסליל בהתאמה, אשר רוטט ומשמיע קול כאשר הוא מופעל. ההתנגדות של הסליל היא בדרך כלל 30-100 אוהם.
4. במהלך המדידה בפועל, ניתן לחבר את מובילי הבדיקה האדומים והשחורים למסוף המשותף ולקצה הערוץ השמאלי והימני בהתאמה. היזהר לא לגעת בקווים בין מובילי הבדיקה האדומים והשחורים. כפי שניתן לראות מהדוגמה למטה, ההתנגדות הנמדדת בין הערוץ השמאלי למסוף המשותף היא 33 אוהם, מה שמצביע על כך שתעלה זו תקינה. אתה יכול גם להשתמש באותה שיטה כדי לקבוע ערוץ אחר.
5. עבור מולטימטרים מצביעים:
1) חבר כהלכה את כבל הבדיקה האדום וכבל הבדיקה השחור
2) חבר את מובילי הבדיקה האדומים והשחורים לשני קצוות הקו המיועד למדידה
3) אם התנגדות המצביע קרובה לאפס, או קטנה יחסית, זה אומר שהקווים מחוברים. אם הוא לא זז, או שההתנגדות גבוהה, החוט מנותק.
