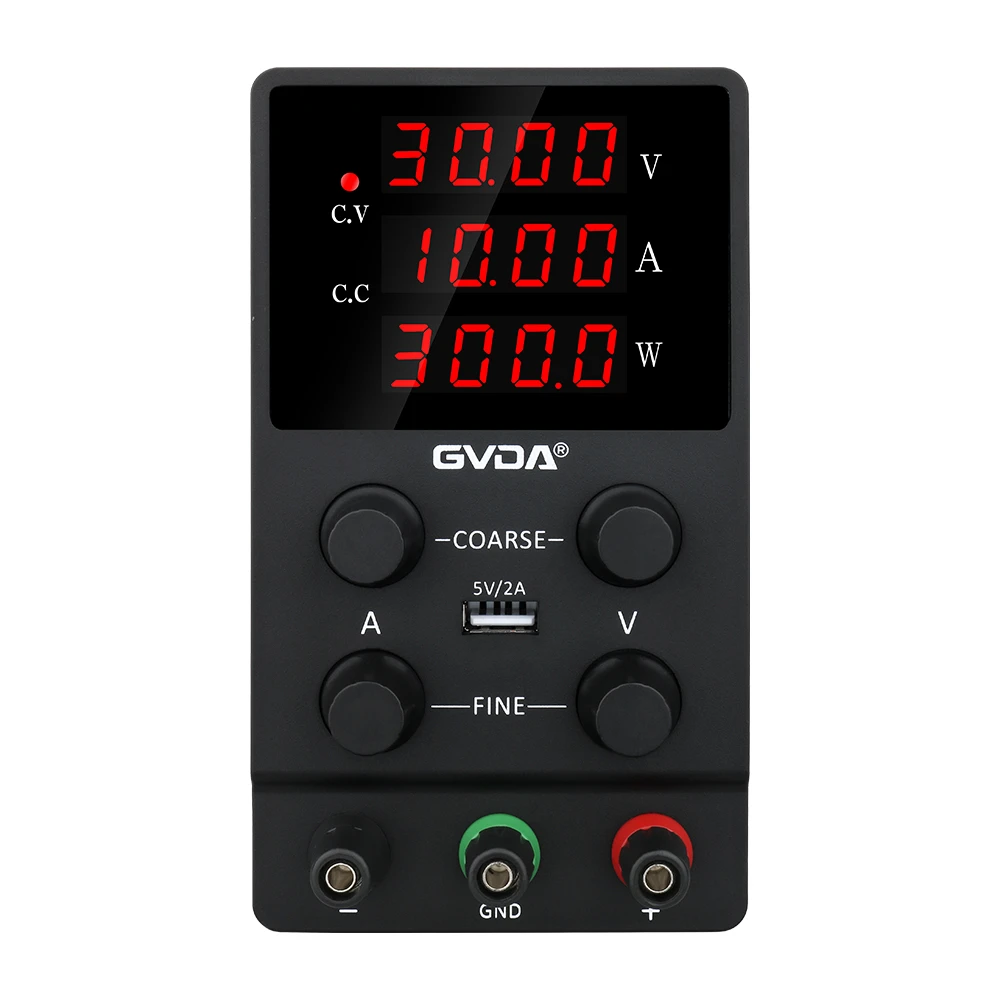

השוואה בין ספק כוח מיתוג לעומת ספק כוח ליניארי
ספק כוח ליניארי (ספק כוח Liner) נועד להפחית את משרעת המתח של מתח AC דרך שנאי תחילה, ולאחר מכן לתקן אותו דרך מעגל מיישר כדי לקבל כוח DC פועם, ולאחר מכן לסנן כדי להשיג מתח DC עם מתח אדווה קטן . על מנת להשיג מתח DC דיוק גבוה, יש לייצב אותו על ידי מעגל מייצב מתח.
השוואה בין ספק כוח ליניארי לבין ספק כוח מיתוג
זה אומר שהצינור המשמש להתאמת מתח פועל באזור הרוויה והניתוק, כלומר, במצב המיתוג.
בדרך כלל, מתח המוצא נדגם ולאחר מכן נשלח למגבר מתח ההשוואה עם מתח הייחוס. הפלט של מגבר המתח משמש ככניסה של צינור כוונון המתח כדי לשלוט בצינור הכוונון כך שמתח הצומת משתנה עם הקלט, ובכך מתאים את מתח המוצא שלו. אבל ספק הכוח המיתוג משנה את מתח המוצא על ידי שינוי זמן ההפעלה והכיבוי של צינור הרגולטור, כלומר, מחזור העבודה!
מהמאפיינים העיקריים שלו: טכנולוגיית אספקת הכוח הליניארית מאוד בוגרת, עלות הייצור נמוכה, היא יכולה להשיג יציבות גבוהה, האדוות גם היא קטנה, ואין הפרעות ורעש של מיתוג ספק כוח, אך נפחו קטן יחסית לעומת החלפת ספק כוח. הוא גדול יחסית ודורש טווח מתח כניסה גבוה; וספק הכוח המיתוג הוא הפוך.
עקרון עבודה בסיסי של אספקת חשמל ליניארית
תהליך העבודה של המעגל הראשי של ספק הכוח הליניארי הוא שאספקת הכוח המבוא מיוצבת בתחילה על ידי מעגל המתח המיוצב מראש, ולאחר מכן מומרה לספק כוח DC באמצעות בידוד ותיקון של שנאי העבודה הראשי, ולאחר מכן נשלט על ידי מעגל הבקרה ובקר המיקרו-עיבוד שבב יחיד. אלמנט ההתאמה הליניארי מותאם עדין כדי לגרום לו להפיק מקור מתח DC דיוק גבוה.
1. שנאי כוח ותיקון: המר את 380V AC ל-DC הנדרש.
2. מעגל ייצוב מראש: רכיבי ממסר או רכיבי תיריסטור משמשים להתאמה מראש ולייצב ראשוני את מתח ה-AC או DC הכניסה, ובכך להפחית את צריכת החשמל של רכיבי התאמה ליניארית ולשפר את יעילות העבודה. ולהבטיח את הדיוק הגבוה של מקור מתח המוצא ויציבות גבוהה.
3. אלמנט התאמה ליניארי: כוונן היטב את מתח DC המסונן כדי שמתח הכניסה יעמוד בדרישות הערך והדיוק הנדרשים.
4. מעגל סינון: הוא יכול למנוע ולספוג את הגל הפועם, ההפרעות והרעש של ספק הכוח DC במידה המרבית, כדי להבטיח שלמתח המוצא של ספק הכוח DC יש אדווה נמוכה, רעש נמוך והפרעות נמוכות.
5. מערכת בקרת מיקרו-מחשב עם שבב יחיד: בקר עיבוד המיקרו-שבב היחיד משווה, שופט, מחשב, מנתח ומעבד את האותות השונים שזוהו, ולאחר מכן מוציא הוראות בקרה מתאימות כדי ליצור את מערכת ייצוב המתח הכוללת של ספק הכוח המיוצב DC לעבוד כרגיל ואמינות. ,תֵאוּם.
6. ספק כוח עזר ומקור מתח ייחוס: לספק מקור מתח ייחוס ואספקת חשמל ברמת דיוק גבוהה הנדרשים לעבודת מעגל אלקטרוני עבור מערכת ייצוב מתח DC.
7. דגימת מתח וויסות מתח: זהה את ערך מתח המוצא של ספק הכוח המוסדר DC וקבע והתאם את ערך מתח המוצא של ספק הכוח המוסדר DC.
8. מעגל השוואה והגברה: לאחר השוואת ערך מתח המוצא של ספק הכוח המיוצב DC עם המתח של מקור הייחוס כדי לקבל את אות מתח השגיאה, בצע משוב הגברה ושלוט באלמנט ההתאמה הליניארי כדי להבטיח את יציבות מתח המוצא .
9. מעגל זיהוי זרם: השג את ערך זרם המוצא של ספק הכוח המיוצב DC לצורך הגבלת זרם או מידע בקרת הגנה.
10. מעגל הנעה: מעגל מגבר כוח המסודר להנעת אלמנט ההפעלה.
11. תצוגה: תצוגה של ערך מתח המוצא וערך זרם המוצא של ספק כוח מוסדר DC.
