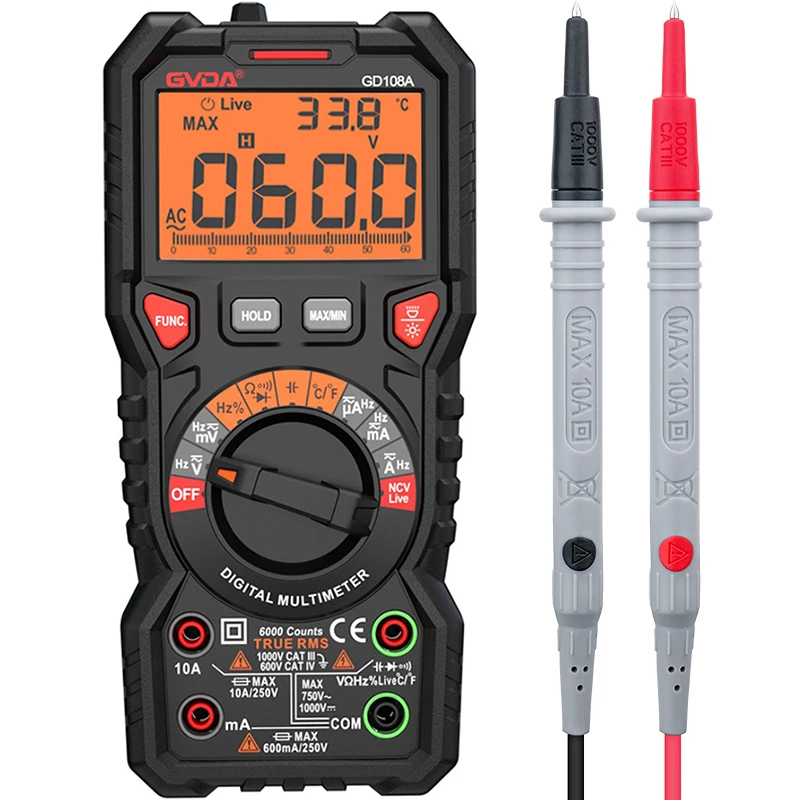

מבוא מפורט לשיטת המדידה של טווח ההתנגדות והמתח של המולטימטר הדיגיטלי

Oct 07, 2022

מאמר זה יסביר בקצרה את שיטת המדידה וחילופי ההילוכים של טווח מתחי ההתנגדות של המולטימטר הדיגיטלי, כך שכל אחד יוכל לקבל הבנה מעמיקה יותר של עקרון המדידה של טווח מתח ההתנגדות של המולטימטר הדיגיטלי.


תרשים סכמטי של בדיקת התנגדות

איור 1 הוא דיאגרמה סכמטית כוללת של החיבור של חלק קלט אות גלגל ההתנגדות כאשר שבב Jinghua Micro SD7890 משמש כפתרון מולטימטר דיגיטלי. ההתנגדות שיש למדוד היא Rx, ורשת ההתנגדות בתוך השבב יכולה לספק לנו התנגדות ייחוס Rr למדידת התנגדות. כאשר גלגל ההתנגדות נבחר, ניתן לבחור רשתות התנגדות שונות כדי להחליף התנגדויות ייחוס שונות. אין צורך לבנות רשת מתג חיצונית כדי להחליף את התנגדות הייחוס. לכן, המעגל של חלק כניסת האות החיצוני הוא פשוט יחסית, ועלות החומרה מופחתת מאוד.





איור 1. סכימת חיבור מדידת התנגדות


עקרון מדידת התנגדות


איור 1 הוא תרשים סכמטי של חיבור רשת המתג הפנימי של השבב. העיקרון הוא ליצור מתח ייחוס Vref מאותות הייחוס, המתח במסוף ה-COM הוא Vcom, ההתנגדות שיש למדוד היא Rx, והתנגדות הייחוס הפנימית Rr מחוברת בסדרה ליצירת לולאה. מתח המוצא Vref עשוי להיות שונה. עיקרון אחד הוא להפוך את מחלק המתח ב-Rx לגדול ככל האפשר, ולאחר מכן להשתמש ב-ADC בעל דיוק גבוה של 24-bit בתוך השבב כדי למדוד את המתחים על פני הנגדים Rx ו-Rr, בהתאמה, כדי לקבל את ערכי הקוד ADCRx ו-ADCRr, ולאחר מכן לפי החיבור הסדרתי העיקרון של מחלק מתח המעגל יכול לפתור את ערך ההתנגדות של Rx.


הגזירה היא כדלקמן:




לאחר הפשטות:




תרשים סכמטי של בדיקת מתח


איור 2 הוא הדיאגרמה הסכמטית הכוללת של החיבור של חלק קלט אות טווח המתח כאשר שבב Jinghua Micro SD7890 משמש כפתרון מולטימטר דיגיטלי. המתח שיש למדוד הוא Vin, ורשת ההתנגדות בתוך השבב יכולה לספק לנו את התנגדות הייחוס Rr של התנגדות מחלק המתח. כאשר נבחרות רמות מתח שונות, ניתן לבחור ברשתות התנגדות שונות כדי להחליף התנגדויות ייחוס שונות. אין צורך לבנות רשת מתגים חיצונית כדי להחליף את התנגדויות הייחוס. לכן, המעגל של חלק כניסת האות החיצוני הוא פשוט יחסית, ועלות החומרה מופחתת מאוד.




איור 2. תרשים סכמטי של חיבורי מדידת מתח


עקרון מדידת מתח


איור 2 הוא תרשים סכמטי של חיבור רשת המתג הפנימי של השבב. העיקרון הוא לחלק את המתח מאות מתח הכניסה החיצוני דרך הנגד 10M לרשת הנגדים הפנימית, ולסגור את המתג K1 כדי להתחבר ל-COM ליצירת לולאה. מדידות טווח מתח מכוילות בדרך כלל. רשת ההתנגדות הפנימית תעבור בין רמות מתח שונות. עיקרון אחד הוא להפוך את מחלק המתח ב-Rr לגדול ככל האפשר, ולאחר מכן להשתמש ב-ADC בעל דיוק גבוה של 24-bit בתוך השבב כדי למדוד את המתח על פני הנגד Rr כדי לקבל את ערך הקוד Din, ולאחר מכן לפי לעקרון חלוקת המתח של המעגל הסדרתי יכול לפתור את ערך המתח של Vin.


הגזירה היא כדלקמן:




אֶפִּילוֹג


שבב SD7890 משתמש בחוכמה ברשת ההתנגדות שבתוך השבב כדי לממש את מדידת ההתנגדות והמתח, והמעגל ההיקפי פשוט, יכולת האנטי-הפרעות חזקה, דיוק המדידה ואמינות המדידה משופרים, וה דיוק מדידת ההתנגדות והמתח הוא בטווח של ±0.5 אחוז (כל המדידות הן כולן מדידות פרופורציונליות כדי לקזז את השגיאות הקיימות במערכת), ובמקביל, זה יכול להוזיל את עלות הייצור של היצרן ולשפר את יעילות הייצור.
